当前位置 : 首页 > 产品中心 > 高效化改造浓缩机 高效化改造浓缩机

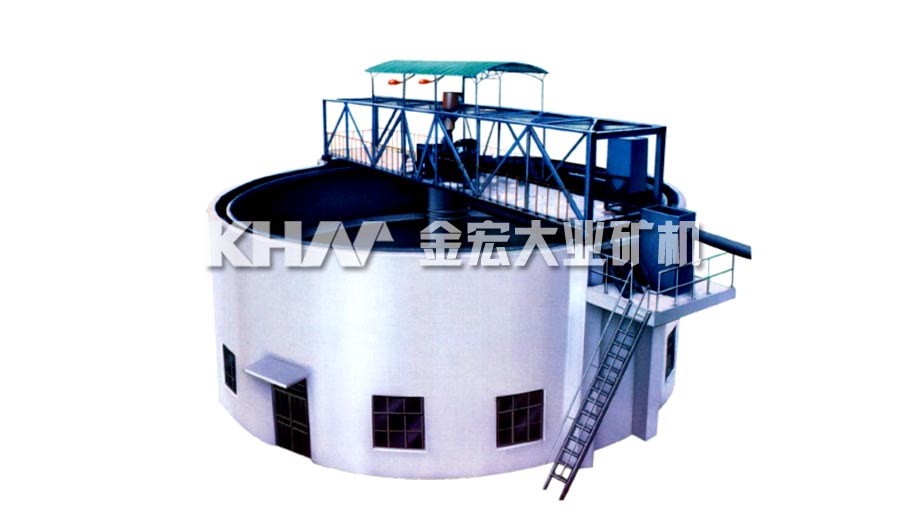

高效化改造浓缩机

【产品重量】:1.8-204.6t 【生产能力】:5.6-6250t/d 【应用范围】:该浓缩机广泛用于冶金、化工、煤炭、非金属选矿、环保等行业

邮箱 : khmchina@163.com

高效化改造浓缩机

高效化改造浓缩机适用于处理量较大和产品浓度低的场合主要用于选矿厂精矿的浓缩和尾矿的脱水,,主要用于选矿厂精矿的浓缩和尾矿的脱水,亦可广泛用于煤炭、化工、建材以及水源和污水处理工业中含固体颗粒液体的浓缩和净化。金宏大业生产的浓缩机可把20-30%的矿浆提高到40-70%左右,该浓缩机广泛用于冶金、化工、煤炭、非金属选矿、环保等行业。
【产品简介】一款自主研发的新型高效浓缩机。
【产品重量】1.8-204.6t
【生产能力】5.6-6250t/d
【产品改进】此款产品是我公司的发明专利,经过改进之后,处理能力大,溢流浊度低,排料浓度高。





优势特点

  • 改传统内溢流堰为外溢流堰,增加了沉降面积,不易堵料。

  • 改传统浓缩机水平方向给料改为倾斜给料,根本上消除给料堵塞问题。

  • 设有缓流装置,减缓物料水流上升速度,使溢流水更均匀、浊度更低。

工作原理

竖轴在电机传动装置的带动下旋转,矿浆沿着给料装置流入槽体中心给料混匀筒,固体物料沉降在池的底部由刮板刮刀槽体中心派出,澄清溢流水经过缓流装置从槽体外部的环形外溢流堰溢出。

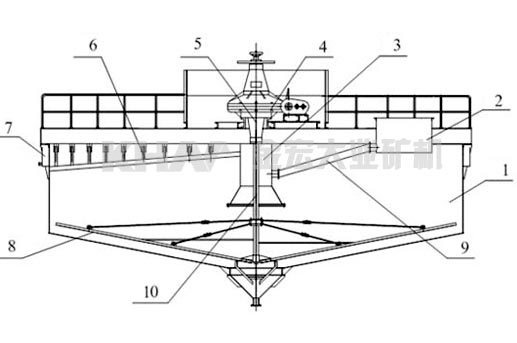

产品结构图





1、槽体 2、脱气槽 3、给料混匀筒 4、电动机传动装置 5、耙架提升装置 6、缓流装置 7、溢流堰 8、耙架 9、给料装置 10、竖轴



产品应用



适用于处理量较大和产品浓度低的场合,主要用于选矿厂精矿的浓缩和尾矿的脱水,亦可广泛用于煤炭、化工、建材以及水源和污水处理工业中含固体颗粒液体的浓缩和净化。

技术参数

型号 池直径(mm) 池深度(mm) 沉降面积(m2) 处理能(t/d) 电机型号 电机功率(kw) 钢槽体重量(kg) 重量(kg)
NZSG-2.5 2500 1850 4.9 5-10.8 Y90L-6 1.1 1000 2225
NZSG-3A 3000 1800 7 5-23.3 Y100L-6 1.5 1664 3168
NZSG-3 3600 1800 10.2 5-28.5 Y100L-6 1.5 2097 3640
NZSG-5 5000 2956 16 16-90 Y90L-4 1.5 5160 8031
NZSG-6 6000 2956 28.3 98 Y90L-4 1.5 5769 9200
NZSG-7 7000 3000 38.5 140 Y112M-6 2.2 8548 13361
NZSG-8 8000 3318 50.2 185 Y132S-6 3 12966 19289
NZSG-9 9000 3376 63 210 Y132S-6 3 15304 21960
NZSG-12 12000 3600 113 370 Y132S-6 3 25389 34823
NZSG-15 15000 4000 176 580 Y132(M2)-6 5.5 35800 58800
NZSG-18 18000 4400 255 960 YCT200-413 7.5 49694 65992
NZSG-20 20000 4400 315 1400 Y160(M2)-8 3 59365 81238
