玻璃钢旋转螺旋溜槽是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点，于1977 年研制成的一种新型国内首创的设备，是采矿、选矿的最佳设备，特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。

本设备适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制，给矿浓度允许变化范围大，富集比高、回收率高，占地面积小、耗水量少，结构简单，无需动力，处理量大，安装简易，操作方便，投资小见效快等优点。

性能特点

产品具有结构合理、安装简单、占地面积少、操作简易、选矿稳定、分矿清楚、处理量大、效率高、选矿富集比高、回收率高、运转可靠的特点。具有重量轻、防潮、防锈、耐腐蚀，对给矿量和浓度、粒度、品位的波动适应性强，无噪音等优点。

稳定，容易控制，浓度范围大。

材料加工处理量大，富集比高、回收率高。

占用空间小，耗水少，结构简单，不需要动力。

安装简单，操作方便，投资小，收益快。

工作原理

将螺旋溜槽立起，校准垂直线，用铁架或木头固定在合适的位置，由砂泵将矿砂送到螺旋上顶两个进料口处，加入补充水，调节矿桨浓度，矿桨自然从高往下旋流，在旋转的斜面流速中产生一种惯性的离心力，以矿砂的比重、粒度、形状上的差异，通过旋流的重力和离心力的作用，将矿与砂分开，精矿流入精矿斗用管道接出，尾砂流进尾砂斗用管道接到砂池，再用砂泵排走，完成了选矿的全过程。

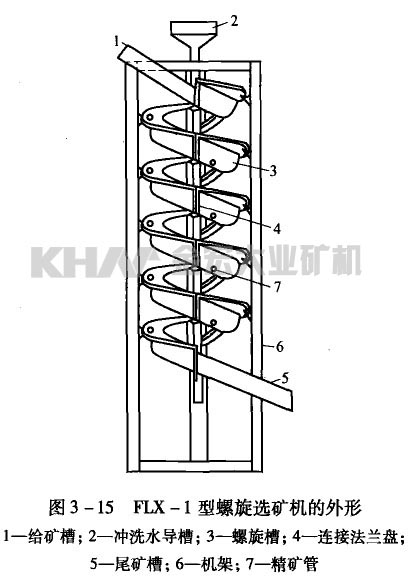

均匀的矿浆通过装在螺旋槽首端的给矿槽缓慢地给到螺旋槽面上，进行分选。螺旋槽的尾端装有阀块式产品截取槽，将分选的产品沿径向按品位分成三种。用调节阀块的位置来改变各产品的截取宽度，产品集聚斗将已截取的多头矿流分别汇集导出。螺旋溜槽的横截面，曲线的斜率变化特别适用于细微粒物料的选别。

螺旋溜槽适于处理0.6-0.03mm和脉矿和砂矿，但含泥高时对分选不利。目前已广泛用于处理铁矿石、钨、锡矿石、铌钽矿石、海滨和河滨砂矿以及金矿石等。
