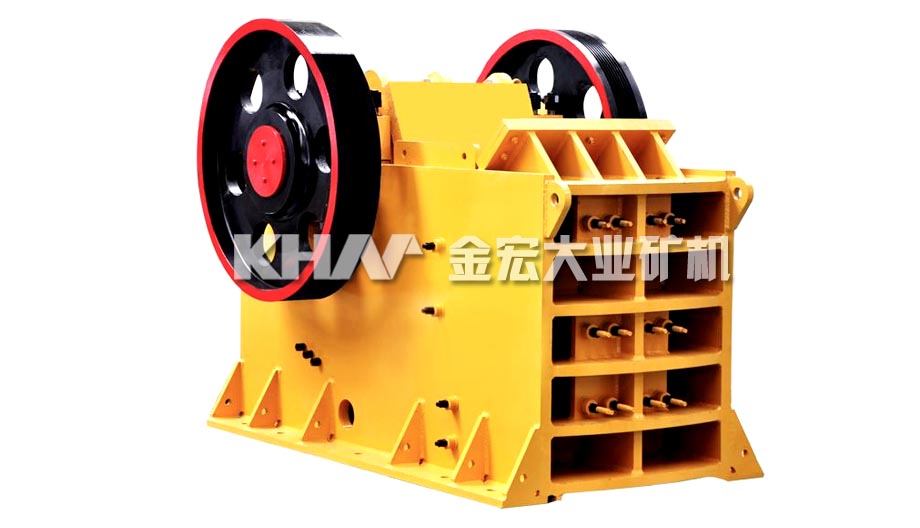

HJ系列高能颚式破碎机是我公司在引进、吸收国内外先进技术的基础上,根据客户现场的实际需求,基于高输入、高输出的设计理念研发而成的,集低能耗、高产能于一体的现代化高性能破碎机。实践证明HJ系列高能颚式破碎机以其优异的性能、可靠的质量和高性价比赢得了全球客户的信任,是传统颚式破碎机理想的升级替代产品。
【进料粒度】: 150-800mm
【生产能力】: 110-650t/h
【应用领域】:建筑石料破碎、金属矿石破碎和固体废弃物处理等。
【产品特性】:引进吸收德国破碎技术,基于高输入、高输出的设计理念研发而成的。
产品特点:
1. 性能更高
该机通过对动颚的运轨迹和腔型进行优化,选择最佳的啮合角和行程特性值,使该机型在相同功率的情况下产量大大提高。
2. 稳定性更好
通过对该机型整体结构及配重部分的优化,以确定飞轮、槽轮的结构和配重块的重量,使该机型在振动方面得到了极大的改善。与同规格的颚式破碎机相比,具有更高的稳定性。
3. 运行更可靠

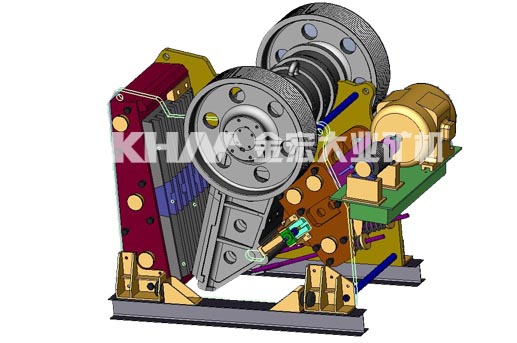

该机采用E型机架,动颚部分采用经过热处理的锻打偏心轴,并配备超大轴承配合迷宫密封等设计,使设备坚固耐用,运行更加可靠。
4. 维护更方便
设备结构设计时充分考虑了肘板的更换操作,并选用先进的颚板和边护板螺栓固定系统,颚板和边护板固定更加可靠,更换更加方便快捷,大大较少了停机时间。
5. 操作更简单
该机采用传统的垫片式调整,调整可靠,根据设备情况配备辅助顶缸,简化了排料口调节操作;整机润滑系统设计在保证润滑可靠的前提下,充分考虑了操作的便利性,大大降低了操作难度。
6. 应用更广泛
该机结构紧凑,设备强度高,可破碎各种坚硬的岩石和矿石,与同规格的颚式破碎机相比,占地面积更小,使其能在有限的空间内发挥更大的作用,以适用于各种破碎工艺。
工作原理:

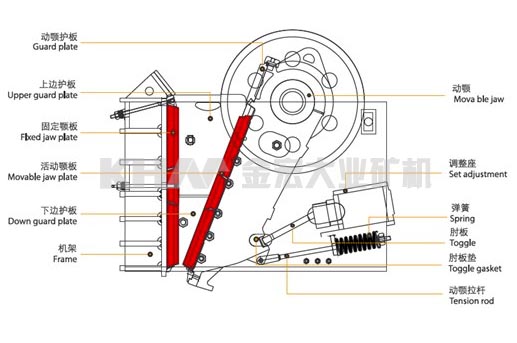

HJ系列高能颚式破碎机破碎方式为曲动挤压型,其工作原理是:电动机通过三角带驱动主机槽轮,进而带动偏心轴使动颚转动,当动颚带动活动颚板向固定颚板运动时,物料被压碎或劈碎。当动颚体带动活动颚板远离固定颚板时,已被破碎的物料从颚板下部的排料口排出。随着电动机连续转动,破碎机周期性地破碎和排料。
技术参数:
型号
|
进料口尺寸(mm)
|
最大进料粒度(mm)
|
出料口调整范围(mm)
|
产量
|
配用电机功率(kW)
|
外形尺寸
(mm)
|
HJ98
|
650×980
|
560
|
75-175
|
110-350
|
90-110
|
2470×2000×2180
|
HJ110
|
800×1100
|
660
|
100-200
|
215-510
|
110-132
|
2875×2472×2530
|
HJ125
|
950×1250
|
800
|
125-225
|
280-650
|
132-160
|
3320×2600×3120
|
