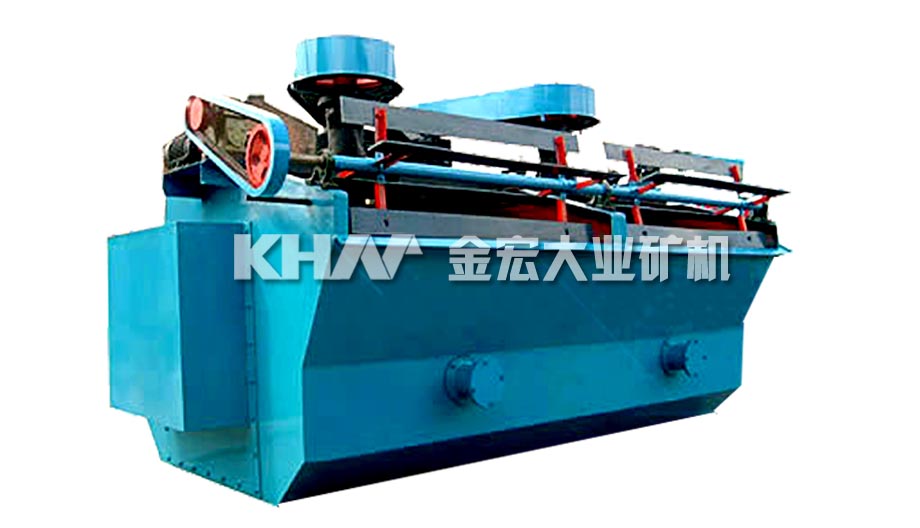

BF型浮选机

【产品简介】一款吸浆/不吸浆联合的自吸气机械搅拌式浮选机组。
【有效容积】0.15~24m3
【产品改进】BF型浮选机分为I型和II型,I型参照SF型改进设计,II型参照JJF型改进设计,I型为吸入槽,II型为直流槽,通常均简称BF型。

邮箱 : khmchina@163.com

产品介绍



         本浮选机适用于有色黑色金属的选别,还可用于非金属如:煤莹石、滑石的选别。 该浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。


浮选机使用说明
        开机前应先检查各部位螺栓,停机起动前应先手动代轮旋转,以防沉淀物淤积增加电动机负荷,工作时应细心调整闸门高度,使液面保持稳定,随时将矿浆液面上的矿化泡沫刮入流槽。叶轮与定子应保持一定的间距,磨损时应注意更换,泵体内轴承每三个月要保养一次。
易损件:叶轮,定子。


       金宏大业专业生产日处理3-1000吨全套选矿系列成套选矿设备,与矿业研究院合作,给您设计科学可靠的选矿工艺流程,有黄金选矿工艺流程、选铁精粉工艺流程。各种球磨机价格、浮选机价格、磁选机价格合理。







优势特点





1.吸气量大,功耗低;



2.每槽兼有吸气、吸浆和浮选三重功能,自称浮选回路,不需任何辅助设备,水平设备,便于流程变更。



3.矿浆循环合理,能最大限度地减少粗砂沉淀。



4.设有矿浆面的自控和电控装置,调节方便。





工作原理

       叶轮旋转时,上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周,使上下叶轮腔内形成负压区。同时,盖板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内,形成矿浆上循环。下叶片向四周甩出矿浆时,其下部矿浆向中心补充,这样就形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔,与被吸入的矿浆相混合,形成大量细小气泡,通过盖板稳流后,均匀地弥散在槽内,形成矿化气泡。矿化气泡上浮至泡沫层,由刮板刮出即为泡沫产品。

产品结构

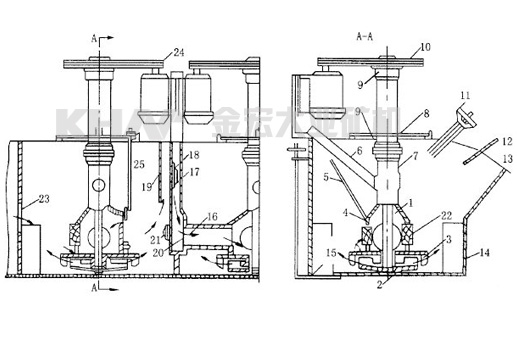

        BF型浮选机结构如图,主要由叶轮、盖板、主轴、中心筒、槽体等组成。整个叶轮结构安装在槽体主梁上,由电动机通过三角皮带驱动。本机结构特点为叶轮由闭式双截锥体组成,可产生强的矿浆下循环。本机还可以设有矿浆的自控装置,调节液面。

        BF型浮选机适用于黑色金属的选别,还可用于非金属如煤莹石、滑石,更广泛用于选别金、银、铜、铁、钨、铅、锌、锡、钼、镍、钽、铌、锰矿石、煤等有色金属,也可以用于黑色金属和非金属的粗选和精选

技术参数



型号

有效容积(m3)

长×宽×高(mm)

叶轮直径(mm)

叶轮圆周速度(m/s)

空气吸入量(m3/m2.min)

电动机型号

电动机功率(kw)

处理能力(m3/min)

单槽重量(kg)

BF-0.15

0.15

550×550×600

200

6

0.9-1.05

Y112M-6

2.2

0.06-0.16

270

BF-0.25

0.25

650×600×700

250

6

0.9-1.05

Y100L-6

1.5

0.12-0.28

370

BF-0.37

0.37

740×740×750

286

7.2

0.9-1.05

Y90L-4

1.5

0.2-0.4

470

BF-0.65

0.65

850×950×900

300

7.35

0.9-1.10

Y132S-6

3

0.3-0.7

932

BF-1.2

1.2

1050×1150×1100

450

7.02

0.9-1.10

Y132M2-6

5.5

0.6-1.2

1370

BF-2.0

2

1400×1450×1120

500

7.5

0.9-1.10

Y160M-6

7.5

1.0-2.0

1750

BF-2.8

2.8

1650×1650×1150

550

8.06

0.9-1.10

Y180L-8

11

1.4-3.0

2130

BF-4.0

4

1900×2000×1200

650

8

0.9-1.10

Y200L-8

15

2.4-4.0

2585

BF-6.0

6

2200×2350×1300

700

7.5

0.9-1.10

Y225S-8

18.5

3.0-6.0

3300

BF-8.0

8

2250×2850×1400

760

7.5

0.9-1.10

Y225M-8

22

4.0-8.0

4130

BF-10

10

2250×2850×1700

760

7.52

0.9-1.10

Y225M-8

22

5.0-10

4500

BF-16

16

2850×3800×1700

850

8.7

0.9-1.10

Y280S-8 Y280M-8

37 45

8.0-16

8320

BF-20

20

2850×3800×2000

850

8.7

0.9-1.10

Y280S-8 Y280M-8

37 45

10.0-20

8670

BF-24

24

3150×4150×2000

920

8.7

0.9-1.10

Y280M-8

45

12.0-24

8970
