优势特点
-
空度（真空度0.09～0.098MPa），滤饼水分低。
-
加含固量<50ppm。可反复利用，减少排放。
-
与过滤设备相比能耗节省约90%以上，运行成本低。
-
与传统陶瓷过滤机相比增加了滤饼洗涤，适用需洗涤的物料。
-
PLC、微机结合自动阀门控制，自动化程度高，降低劳动强度。
-
紧凑，占地面积小，安装维护方便。
-
先进的排液系统，可适合任何工况条件下使用。
工作原理
吸浆区：工作时浸没在料浆的过滤板在毛细作用下结合真空压力，表面吸附成一层滤饼，滤液通过滤板进分配阀至排液罐。
淋洗区：滤饼转出料浆斗后，对滤饼进行喷淋洗涤。
干燥区：滤饼继续在高真空力的作用下脱水。
卸料区：进入无真空的情况下，刮刀自动卸料。
反冲洗：工业水或滤液通过分配阀进入陶瓷板由内向外进行清洗。清洗堵塞的微孔。在陶瓷板使用一个周期后，采用超声波配合低浓度酸混合清洗，保持陶瓷板的高效使用。

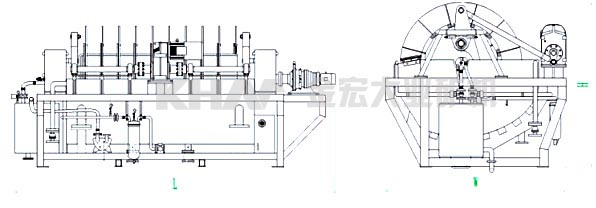

产品结构图
陶瓷过滤机主要由辊筒系统、搅拌系统、给排矿系统、真空系 统、滤液排放系统、刮料系统、发冲洗系统、联合清洗（超声波清洗、自动配酸清洗）系统、全自动控制系统、槽体、机架几部分组成。
目前已广泛应用于矿山有色金属、稀有金属、黑色金属，非金属等精矿及尾矿脱水，化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等。物料细度从-200到-450目以及各种超细物料。
|
矿种 |
粒径分布 |
给料浓度 |
处理量kg.(m2h)-1 |
滤饼水分% |
|
金精矿 |
-200～-325目 |
50～60 |
900～1500 |
6.5～11.5 |
|
金尾矿 |
-200～-400目 |
45～60 |
400～600 |
13～16 |
|
铜精矿 |
-200～-325目 |
45～60 |
600～900 |
6.5～12 |
|
铁精矿 |
-200～-325目 |
40～60 |
850～1500 |
6～10 |
|
锌精矿 |
-200～-325目 |
50～60 |
750～900 |
6.5～12 |
|
铅精矿 |
-200～-400目 |
50～65 |
650～800 |
10～12 |
|
铝土矿 |
-200～-325目 |
50～60 |
350～450 |
10.5～12 |
|
铅锌尾矿 |
-200～-325目 |
50～65 |
350～550 |
12～16 |
|
氰化渣 |
-325～-450目 |
50～60 |
350～550 |
21～24 |
|
硫精矿 |
-200目占80% |
50～65 |
350～790 |
8～12 |
|
镍精矿 |
-200～-325目 |
55～60 |
300～600 |
10～12 |
|
精煤 |
-200目占80% |
50～65 |
550～930 |
18～20 |
|
氧化锌 |
-200目占75% |
55～65 |
620～1200 |
8～12 |
|
萤石粉 |
-200目占60% |
55～65 |
750～900 |
8～12 |
技术参数
|
型号 |
过滤面积/m2 |
滤盘/圈 |
滤板数量/块 |
槽体容积/m3 |
装机功率/KW |
运行功率/Kw |
主机（L×W×H）/m |
|
TC-1 |
1 |
1 |
12 |
0.21 |
3.5 |
2.0 |
1.6×1.4×1.5 |
|
TC-4 |
4 |
2 |
24 |
1.0 |
7.0 |
3.0 |
2.4×2.5×2.1 |
|
TC-6 |
6 |
2 |
24 |
1.2 |
7.0 |
6.0 |
2.4×2.9×2.5 |
|
TC-9 |
9 |
3 |
36 |
1.7 |
9.0 |
7.0 |
2.7×2.9×2.5 |
|
TC-12 |
12 |
4 |
48 |
2.2 |
11.0 |
7.5 |
3.0×2.9×2.5 |
|
TC-15 |
15 |
5 |
60 |
2.7 |
11.5 |
8.0 |
3.3×3.0×2.5 |
|
TC-21 |
21 |
7 |
84 |
4.0 |
13.5 |
9.0 |
4.6×3.0×2.6 |
|
TC-24 |
24 |
8 |
96 |
4.5 |
16.5 |
10.5 |
4.9×3.0×2.6 |
|
TC-27 |
27 |
9 |
108 |
5.0 |
17.0 |
11.0 |
5.2×3.0×2.6 |
|
TC-30 |
30 |
10 |
120 |
5.5 |
17.5 |
11.5 |
5.5×3.0×2.6 |
|
TC-36 |
36 |
12 |
144 |
7.0 |
23.0 |
16.0 |
6.6×3.0×2.6 |
|
TC-45 |
45 |
15 |
180 |
8.5 |
25.0 |
19.0 |
7.5×3.0×2.6 |
|
TC-60 |
60 |
15 |
180 |
12.5 |
33.0 |
22.0 |
7.5×3.3×3.0 |
|
TC-80 |
80 |
20 |
240 |
16.2 |
40.0 |
24.0 |
9.0×3.3×3.0 |
|
TC-102 |
102 |
17 |
204 |
18.5 |
53.0 |
35.0 |
8.8×3.6×3.3 |
|
TC-120 |
120 |
20 |
240 |
20 |
60.0 |
40.0 |
9.7×3.6×3.3 |
|
TC-150 |
150 |
25 |
300 |
24 |
75.0 |
47.0 |
11.2×3.6×3.3 |
