当前位置 : 首页 > 产品中心 > 振动给料器 振动给料器

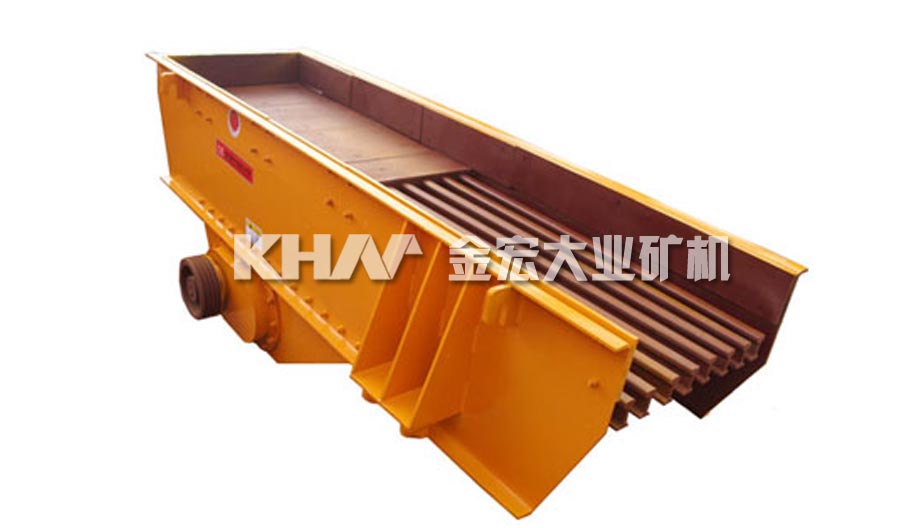

振动给料器

【进料粒度】:300-1050mm
【生产能力】:80-1000t/h
【应用范围】:应用于矿山、建材、交通、能源、化工等行业的产品分级 【适用物料】:金矿石、铜矿石、玄武岩、石英石、铁矿石、石灰石等

邮箱 : khmchina@163.com

       振动给料机又称振动喂料机,在生产流程中用于把块状、颗粒状及粉状物料从贮料仓库或漏斗中均匀连续或定量的喂到受料设备中。在破碎生产线中,本产品可为破碎机械连续均匀的给料,并对物料初筛分。金宏大业生产的给料机系直线振动式给料机,具有振动平稳、工作可靠、寿命长等特点,可为破碎机械连续、均匀的喂料,并对物料进行筛分,广泛用于选矿、建材、硅酸盐和化学工业中的破碎、筛分联合设备中。是国内给料机市场更新换代的新产品,是破碎、筛分生产线的必不可少的高效节能新设备。





【进料粒度】:300-1050mm

【生产能力】:80-1000t/h

【应用范围】:应用于矿山、建材、交通、能源、化工等行业的产品分级

【适用物料】:金矿石、铜矿石、玄武岩、石英石、铁矿石、石灰石等

【产品改进】1、给料槽底板采用“盲板+条筛”形式,可预先筛除给料中的小块物料

                        2、双偏心轴振动器



产品优势



效率高 运营成本低

采用双偏心轴为激振源,振幅稳定,保证受振矿岩物料流动性,减少通道堵塞冲料现象,故放矿能力大,效率高;结构简单,无转动零部件,易损件少,本系列振动耗电少,节能显著。

适应性高 投资少

对各种矿岩特别是粘性矿岩物料适应性较强,并可在多尘或含水较多的环境下工作;体积小、重量轻,简单紧凑,投资较少,性价比高。

性能稳定 工作可靠

机器连续性好,激振力可调;电气控制采用半波整流电器,可无级调节给料量,可用于自动控制的生产流程中,实现生产过程自动化。

噪声低 无污染

机器工作噪音低,可采用封闭式结构机身,防止粉尘污染。



工作原理



ZSW振动给料机

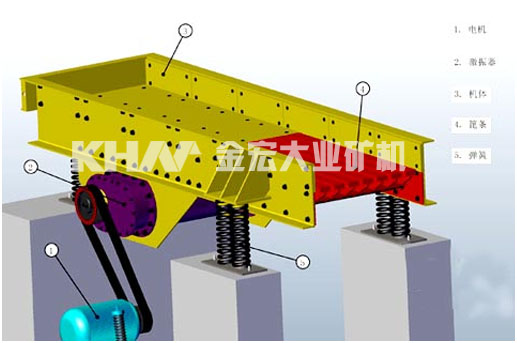

      振动给料机是由给料槽体、激振器、弹簧支座、传动装置等组成。槽体振动给料的振动源是激振器,激振器是由两根偏心轴(主、被动)和齿轮副组成,由电动机通过三角带驱动主动轴,再由主动轴上齿轮啮合被动轴转动,主、被动轴同时反向旋转,使槽体振动,使物料连续不断流动,达到输送物料的目的。

      激振器是由两个呈特定位置的偏心轴以齿轮相啮合组成,装配时必须使两齿轮按标记相啮合,通过电机驱动,使两偏心轴旋转,从而产生巨大合成的直线激振力,使机体在支承弹簧上作强制振动,物料则以此振动为动力,在料槽上作滑动及抛掷运动,从而使物料前移而达到给料目的。当物料通过槽体上的筛条时,较小的料可通过筛条间隙而落下,可不经过下道的破碎工序,起了筛分的效果。



技术参数



型号 最大进料
粒度
(mm)
处理
能力
(t/h)
电动机
功率
(kw)
安装
倾角
(°)
总重量(kg) 槽体尺寸
(mm)
外形尺寸
(长×宽×高)(mm)
GZD-650×2300 300 80 1.1×2 10 2798 650×2300 2300×1360×780
GZD-750×2500 350 100 1.1×2 10 3260 750×2500 2500×1460×780
GZD-850×3000 400 120 3×2 10 3607 850×3000 3110×1800×1600
GZD-1000×3600 500 150 5.5×2 5 3895 1000×3600 3850×1950×1630
GZD-1100×4200 580 240 5.5×2 5 4170 1100×4200 4400×2050×1660
GZD-1100×4900 580 280 7.5×2 5 4520 4900×1100 5200×2050×1700
GZD-1300×4900 650 450 11×2 5 5200 4900×1300 5200×2350×1750
GZD-1500×5600 1050 450-800 12×2 10 7500 1500×5600 5700×2000×1750
ZSW-380×95 500 100-160 11 0 4823 3800×960 3920×1640×1320
ZSW-490×110 630 150-320 15 0 6647 4900×1100 4980×1830×1320
ZSW-600×130 750 400-600 22 0 9250 6000×1300 6082×2580×2083
ZSW-600×150 800 500-700 30 0 10190 600×1500 6086×2662×1912
ZSW-600×180 800 700-1000 37   0 13750  600×1800  6310×3262×2230
