当前位置 : 首页 > 产品中心 > 永磁筒式磁选机 永磁筒式磁选机

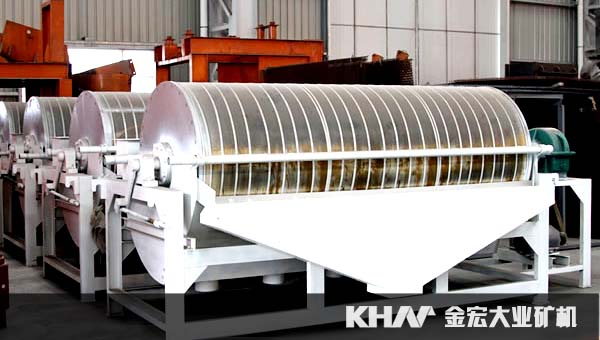

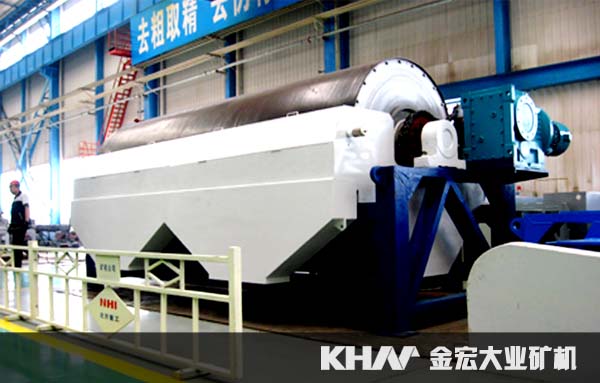

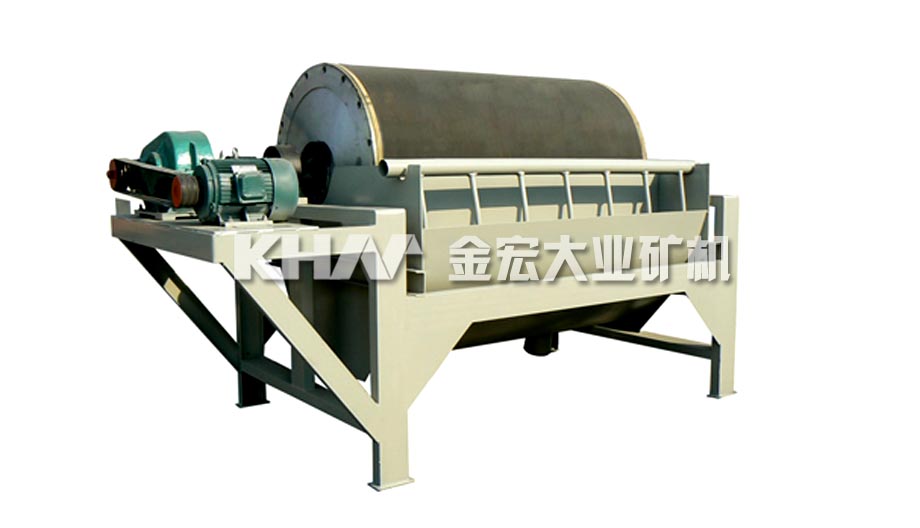

永磁筒式磁选机

【产品简介】一款普遍应用于选别强磁性矿物的湿式永磁磁选机。
【进料粒度】:0-3mm
【生产能力】:10-280t/h
【应用范围】:适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选。

邮箱 : khmchina@163.com

选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。磁选机的磁系,采用优质铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100~600mT。根据用户需要,可提供顺流、半逆流、逆流型等多种不同表强的磁选机。本产品具有结构简单、处理量大、操作方便、易于维护等优点。

本机广泛用于选矿、洗煤和化工等部门,用于湿式选别粒度为6~0毫米的强磁性矿物,并将矿物分为磁性物及非磁性物两种产品。它所选别的强磁性物通常有磁铁矿,磁黄铁矿等。



产品介绍

永磁筒式磁选机根据其箱底结构的不同,可以分为顺流型、逆流型与半逆流型三种。

 磁选机

顺流型永磁筒式磁选机的底箱结构如图所示,矿浆给入方向与筒转向相同,精矿在另一侧排出,尾矿直接在底部排出,一般应用于6~0mm强磁性矿物粗、精选,回收率低、品位高(因磁翻作用强)但不宜处理细粒(因筒与矿浆相对运动速度较低,清洗作用差)

 磁选机

逆流型永磁筒式磁选机的底箱结构如图所示,矿浆给入方向与筒转向相反,精矿在给矿一侧排出,尾矿与另一侧排出。一般应用于0.6-0mm强磁性矿石粗、扫选,回收率高(因尾矿排出点处离给矿口远,选别充分)但品位低(因磁翻作用差)。

 磁选机



半逆流型永磁筒式磁选机的底箱结构如图所示,矿浆给入方向与筒转向一半相同,一半相反,与顺流型不同之处是矿浆在槽内转了个圈。因为矿浆被冲散水冲成松散状,可防止夹杂,并且矿浆运动方向与磁力方向一致,有利于回收由于0.5-0mm强磁性矿石粗、精、扫选回收率、品位都高,矿浆面平稳,因而选别稳定。故应用较广泛。



性能特点

磁系采用优质铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为100~600mT。



同一圆筒可配三种槽体,适应不同选别工艺。



设备占地面积小,对磁性矿物的分选效果好,减轻下一道工序的负荷

贫铁矿经粗碎或中碎后的粗选,排除围岩等废石,提高品位,减轻下一道工序的负荷。

用于赤铁矿还原闭路焙烧作业中将未充分还原的生矿选别,返回再烧。

用于陶瓷行业中将瓷泥中混杂的铁除去,提高陶瓷产品的质量。

燃煤矿、铸造型砂、耐火材料以及其它行的需用要的除铁作业。



工作原理

矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。

由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁链”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。



技术参数

磁选机技术参数

型号 筒径mm 筒长mm 圆筒转速r/min 给料粒度mm 处理量 t/h 功率KW
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5

永磁磁力滚筒性能特点:
永磁磁力滚筒(也称磁滑轮),主要适用于以下用途:
1、贫铁矿经粗碎或中碎后的粗选,排除围岩等废石,提高品位,减轻下一道工序的负荷。
2、用于赤铁矿还原闭路焙烧作业中将未充分还原的生矿选别,返回再烧。
3、用于陶瓷行业中将瓷泥中混杂的铁除去,提高陶瓷产品的质量。
4、燃煤矿、铸造型砂、耐火材料以及其它行的需用要的除铁作业。



永磁磁力滚筒技术参数

型号 筒体尺寸(D×L)(mm) 配用皮带宽度(mm) 筒表磁场强度 入选粒度(mm) 处理能力(t/h)
XCT465 400×650 500 定做范围1600-4500高斯 <70 5
XCT565 500×650 500 <70 10
XCT665 600×650 500 <70 15
XCT68 600×800 650 <80 20
XCT758 750×800 650 定做范围1600-5500高斯 <70 25
XCT7595 750×950 800 <80 30
XCT995 900×950 800 <80 150-210
XCT10115 1000×1150 1000 <80 350-430
